Mit unserer innovativen virtuellen Power-Design-Plattform für kundenspezifische Stromversorgungen mit konfigurierbaren Ausgängen können Sie Entwicklungszeiten erheblich verkürzen, Kosten minimieren und Risiken senken. Die Plattform ermöglicht einzigartige Kombinationen von vorentwickelten, EN-60601-zertifizierbaren Standardmodulen mit komplexen, kundenspezifischen Schaltungen.

Mit einem Leistungsbereich von bis zu 3,6 kW pro Gerät unterstützt die fortschrittliche Power-Design-Plattform von SCHIEDERWERK verschiedene Anwendungen im medizinischen Bereich wie Röntgengeräte, Ultraschallgeräte, batteriebetriebene Geräte, Operationstische, elektrische Zahnbehandlungseinheiten und Lichtquellen für Endoskopiesysteme.

Netzteile - plattformbasiert & kundenspezifisch

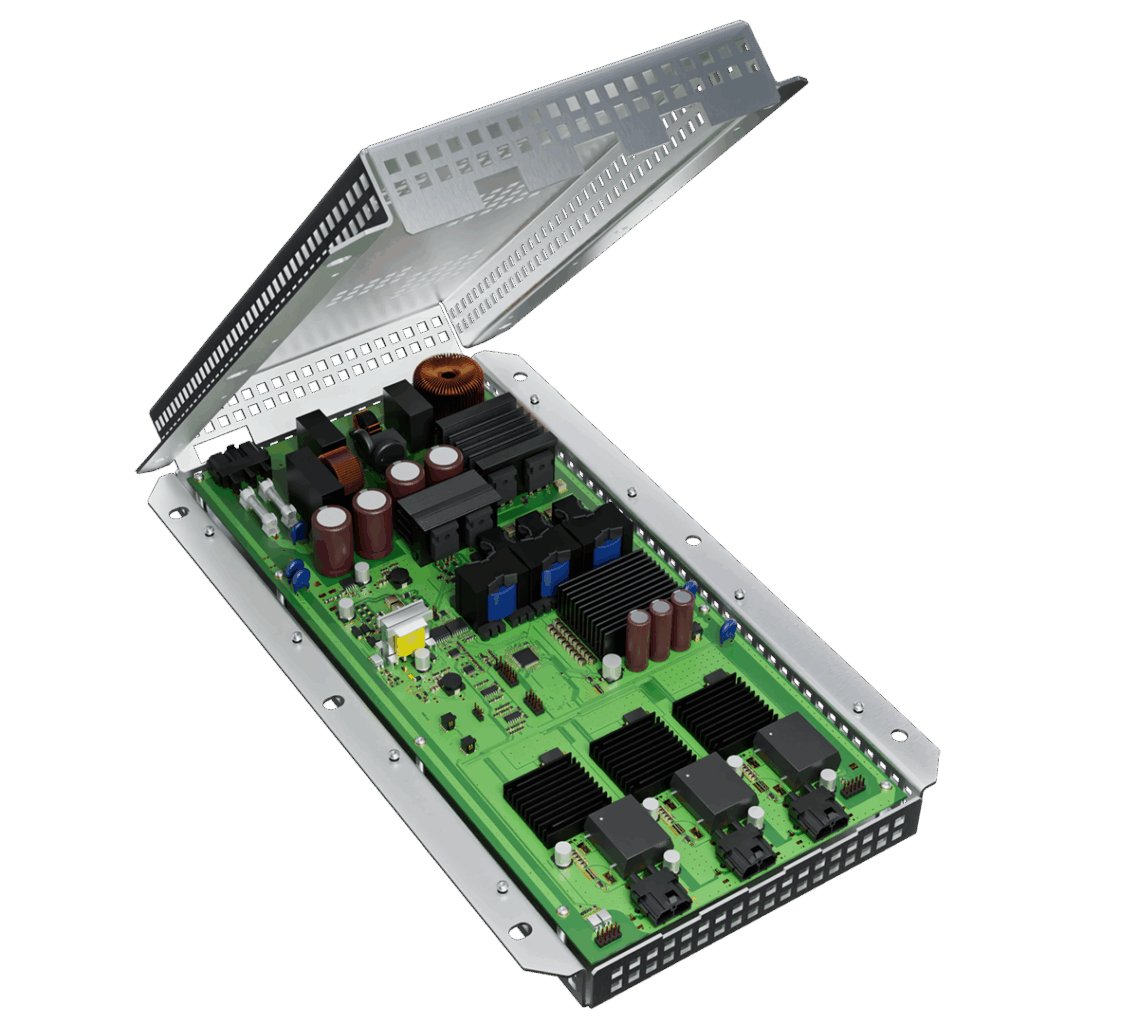

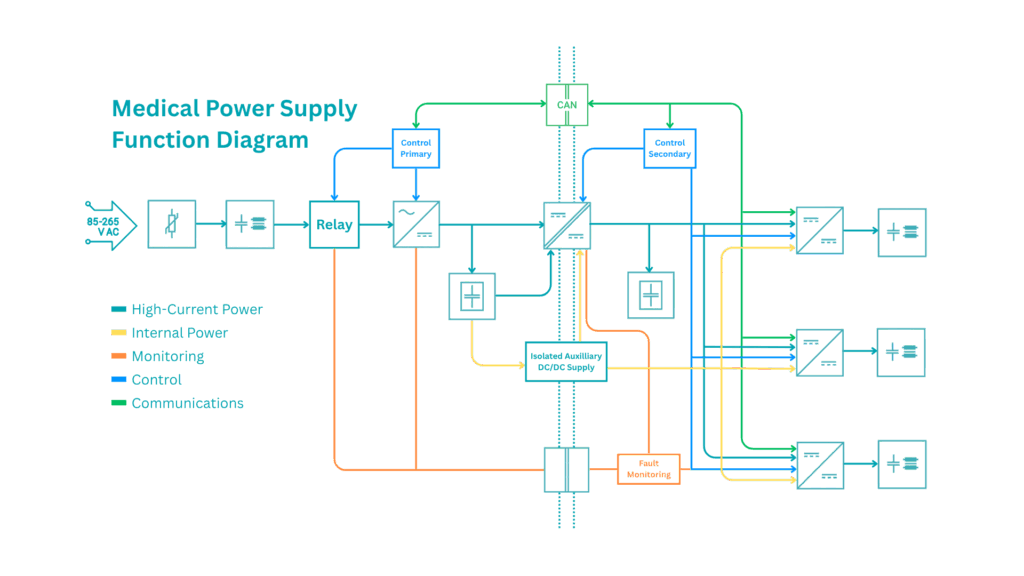

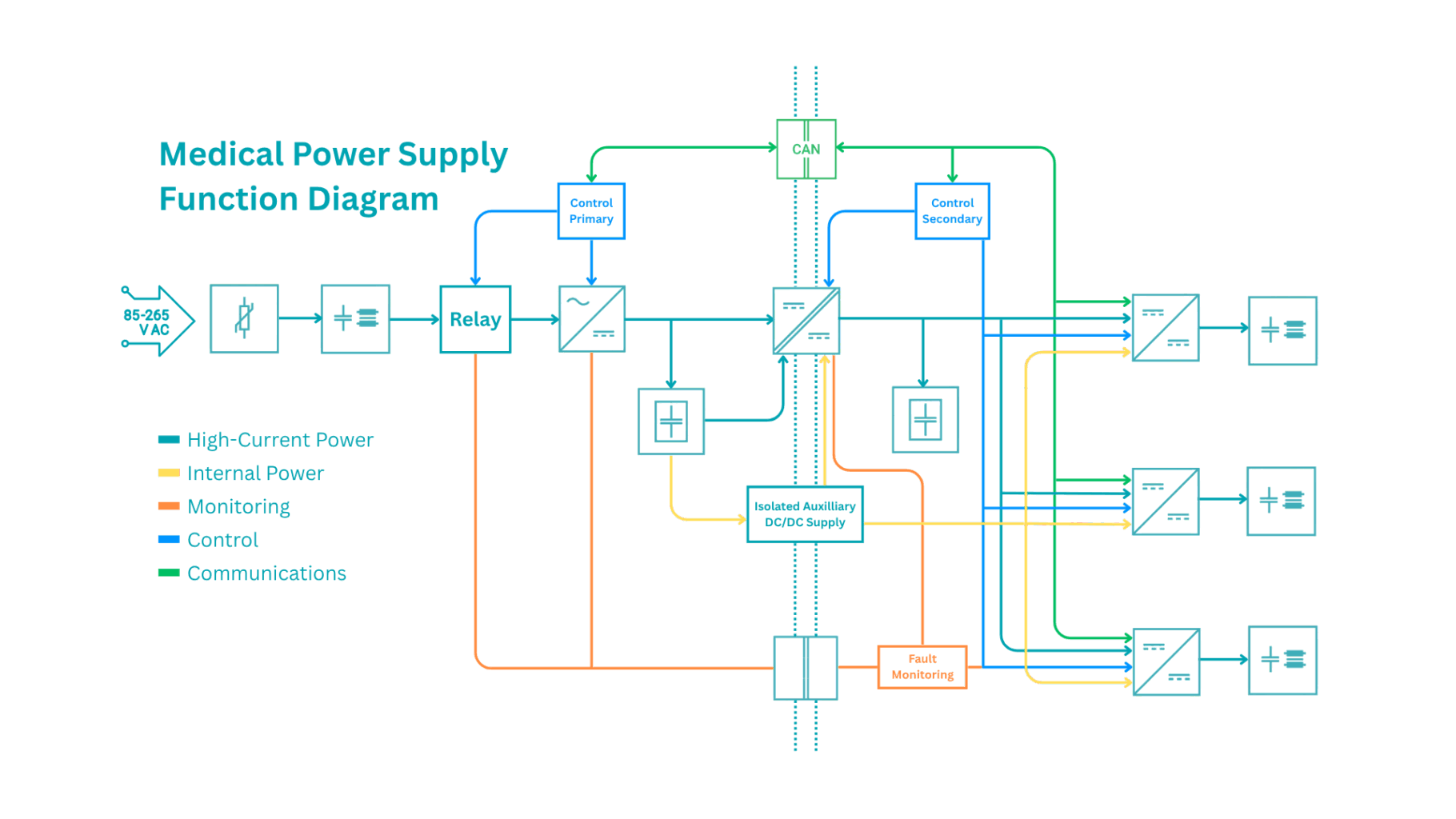

Medical Power Supply - MPS 1500W 48V 3x10A

Kundenspezifisches Netzteil von Schiederwerk mit 3 DC-Ausgängen und 2 MOOP.
  • 1500 W
  • 3x DC-Ausgang (24 – 48 Vdc / 500W)
  • Verstärkte Isolation (2 x MOPP, nach IEC 60601-1)
  • Hocheffizientes und leistungsstarkes Netzteil
  • PFC-Modul nach dem neuesten Stand der Technik
  • Hochfrequenz-GaN-FET-Technologie für erhöhte Leistungsdichte

Das medizinische Netzteil MPS 1500W 48V 3x10A hat eine Gesamtleistung von bis zu 1500 W, die intelligent auf 3 Gleichstromausgänge verteilt wird. Es wurde speziell für kundenspezifische Anwendungen entwickelt und erfüllt höchste Anforderungen an die Sicherheit von Patienten und Anwendern, an die elektrische Isolierung und an die Leistung. Mit 2x MOPP-Isolation (Means of Patient Protection) und Konformität mit den IEC 60601-1-Normen eignen sich diese Netzteile ideal für den Einsatz in anspruchsvollen medizinischen Umgebungen, in denen Zuverlässigkeit und Sicherheit unverzichtbar sind: Von fortschrittlichen Bildgebungssystemen und leistungsstarken Diagnosegeräten bis hin zu chirurgischen Geräten und Patientenüberwachungssystemen.

Netzteile von SCHIEDERWERK können für medizinische Anwendungen optimiert werden, bei denen eine unterbrechungsfreie, saubere und isolierte Stromversorgung von entscheidender Bedeutung ist. Bei jedem Design legen wir großen Wert auf eine robuste Architektur, Zuverlässigkeit auf Schaltkreis- und Komponentenebene sowie intelligente Steuerungen. Dadurch sorgen Netzteile von SCHIEDERWERK für eine langfristige Stabilität und optimale Leistung für Ihre medizinische Stromversorgungslösung.

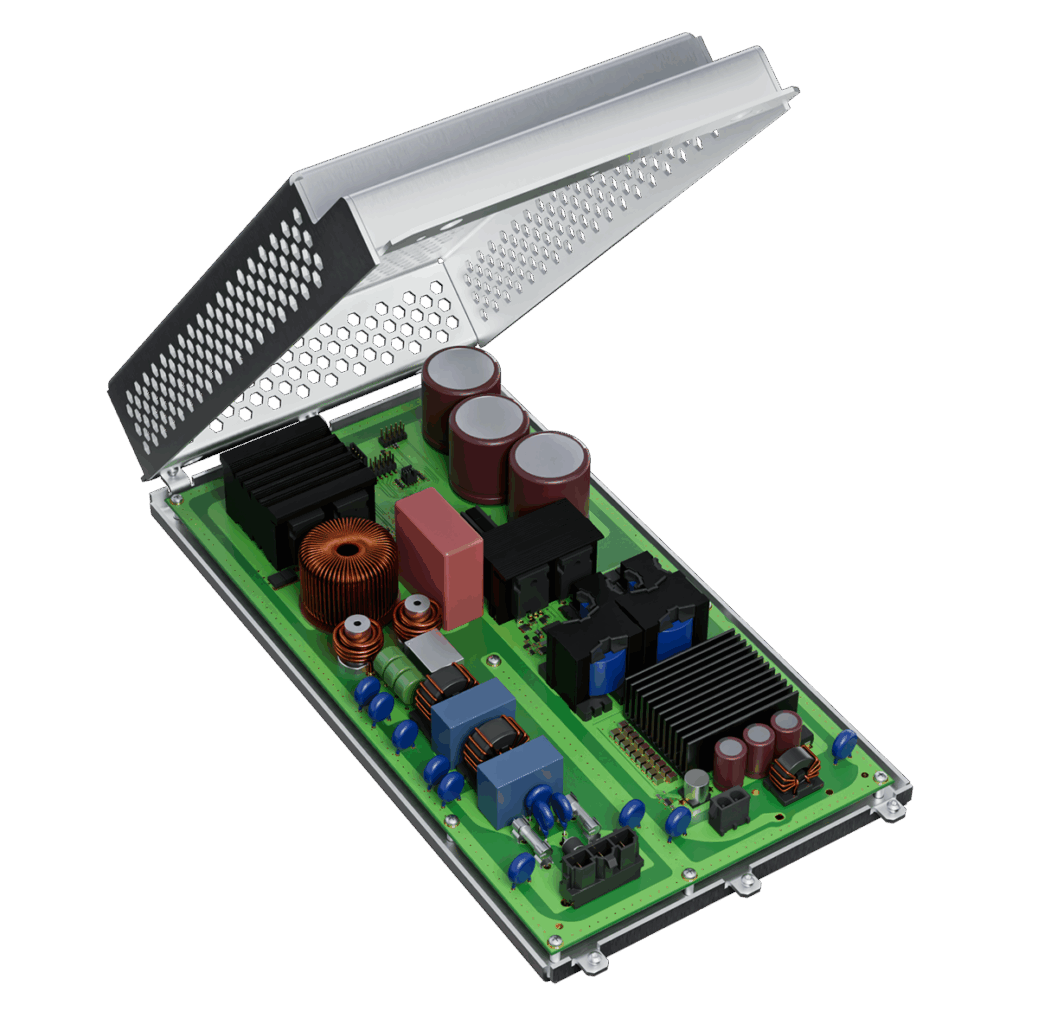

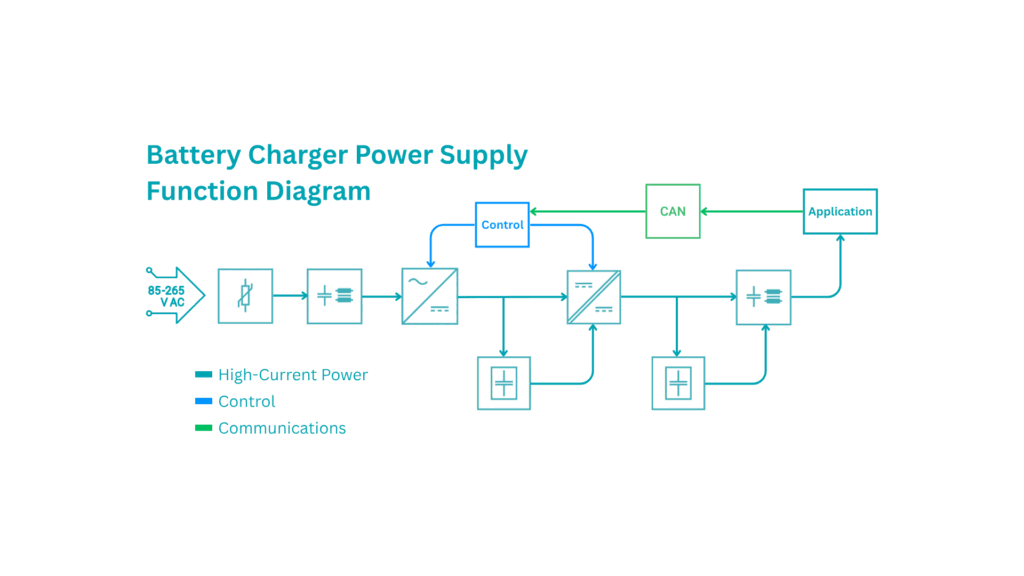

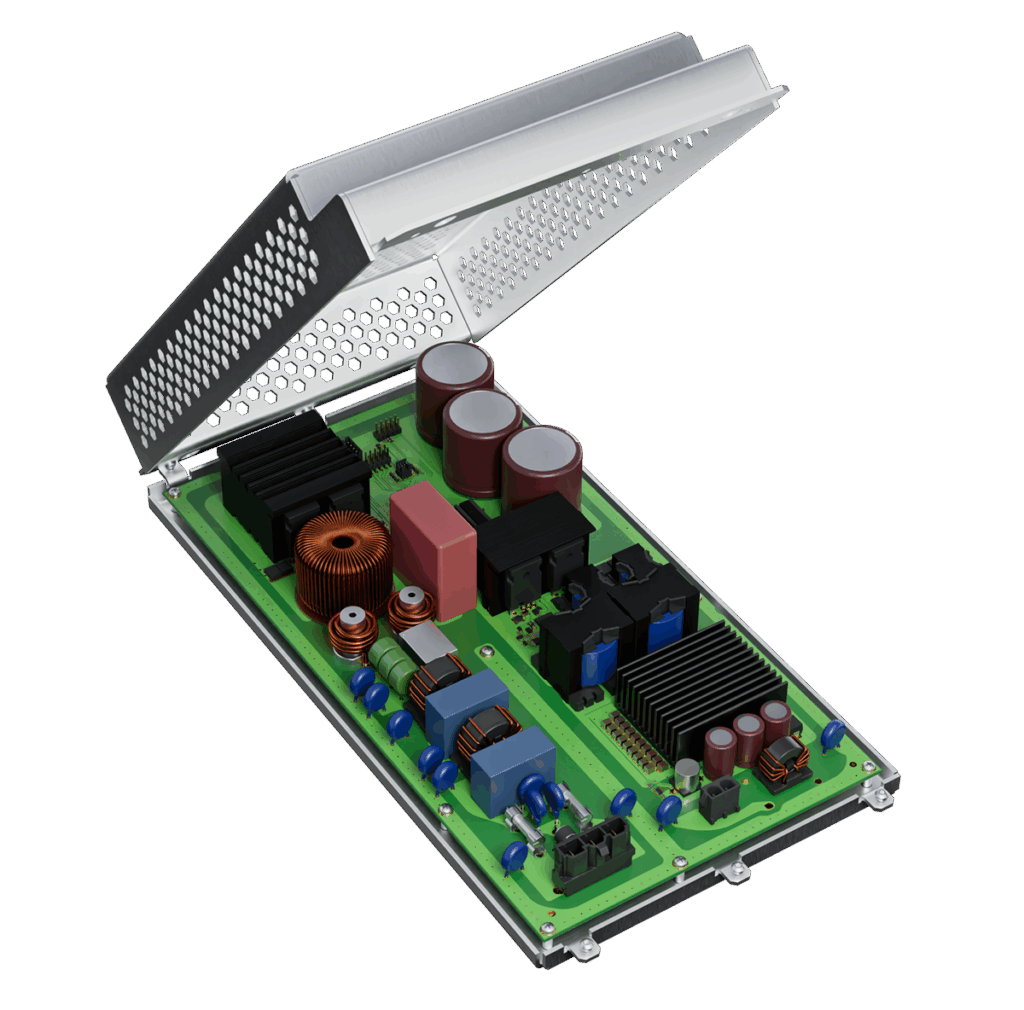

Battery Charger Power Supply - BCPS 1200W 48V 25A

Kundenspezifisches Netzteil von Schiederwerk mit 1800 W Leistung für den Einsatz als Battery Charger.
  • 1200 W
  • 1x DC Ausgang (48 Vdc / 1200W)
  • Hocheffiziente und leistungsstarke Stromversorgung
  • PFC-Modul nach dem neuesten Stand der Technik

Das Einhalten der erforderlichen Ladeleistungen bei Hochleistungsbatterien stellt häufig eine technische Herausforderung dar. Mit diesem modular aufgebauten, kundenspezifischen Netzteil BCSP 1200W 48V 25A von SCHIEDERWERK lässt sich der Konstruktionsprozess eines Battery Chargers jedoch enorm vereinfachen. Mit einer konfigurierbaren Spannungsregelung liefert dieses Netzteil eine Gleichstromleistung von 1200 W und kombiniert zuverlässige, bewährte Systemkomponenten zu einer hocheffizienten und zuverlässigen Gleichstromversorgung. Die hier eingesetzte intelligente PFC-Technologie (Power Factor Correction) ermöglicht es diesem Netzteil, die hohen Effizienzanforderungen der modernen Industrie zu erfüllen.

Kundenspezifische Schaltnetzteile

Vom virtuellen Design zur Lösung (Flyer nur in englischer Sprache)

Sie suchen Power für ihr nächstes Projekt?

Informieren Sie sich, wie SCHIEDERWERK ihre Produkt-Innovationen mit kundenspezifischer Leistungselektronik technisch optimiert.

Wenn in einer Anwendung mehrere unterschiedliche oder getrennte Ausgangsspannungen gebraucht werden, ist eine Integration aller Spannungswandler in einem einzigen Gerät die kostengünstigere Alternative.

Zur Trennung der Ausgänge vom Netz- und vom Erdpotential bieten wir Isolationssysteme mit UL- und IEC-Zulassung, die den Sicherheitsanforderungen für die Medizintechnik genügen.

Die Voraussetzung bezüglich EMV, Netzverhalten (hold time), Ableitströmen und Isolation für eine Zertifizierung nach IEC/UL 60601 werden erfüllt.

Eine besonders hohe Effizienz des Frontends (PFC) ermöglicht den weltweiten Einsatz der Netzteile ohne Leistungseinschränkung (Derating) und erfüllt alle länderspezifischen Anforderungen bezüglich der Netzverträglichkeit THD und der EMV.

Wir erreichen ihre Kostenziele, indem wir nur die Schaltungsfunktionen realisieren, die sie wirklich benötigen, indem wir alle Funktionen (mehrere Ausgänge, Power Management) ohne Overhead integrieren und durch konsequente Optimierung der Bauteile. Bei entsprechenden Stückzahlen bieten wir Lösungen, deren Kosten geringer sind als im Standard.

Auf Wusch integrieren wir eine Schnittstelle zur Kommunikation, so dass die Einbindung in das Power Management der Anwendung möglich wird (Beispiele: CAN, PMBus, SMBus, RS485).

Mit unserer Power Design Plattform entwickeln und fertigen AC/DC-Wandler für folgende Anwendungen:

  • Medizingeräte
  • Medizinisches Equipment
  • Test- und Messinstrumente
  • mobile elektronische Geräte

Technische Daten:

  • Ausgangsleistung: 300-3.600 W
  • Ausgangsspannung: 0-60 V
  • Ausgangsstrom: 0-40 A

Profitieren Sie von einer modularen Stromversorgung

Eine modulare Stromversorgungslösung fasst alle erforderlichen Versorgungsspannungen, ein optionales Batterieladegerät und die Energieverwaltung in einem einzigen Gerät zusammen und bietet dadurch erhebliche Vorteile. Im Vergleich zu Systemen mit mehreren separaten Stromversorgungen verbessert dieser Ansatz die Qualität und Leistungsdichte. Vor allem aber wird die Effizienz verbessert, indem die Kosten für Komponenten, die Komplexität der Verdrahtung und der Aufwand für die Inbetriebnahme reduziert werden.

Nehmen Sie Kontakt mit unseren Experten auf

Gemeinsam entwickeln wir Ihre individuelle Stromversorgung nach Ihren Vorgaben und Spezifikationen.

Wir sind Ihr verlässlicher Partner für Leistungselektronik

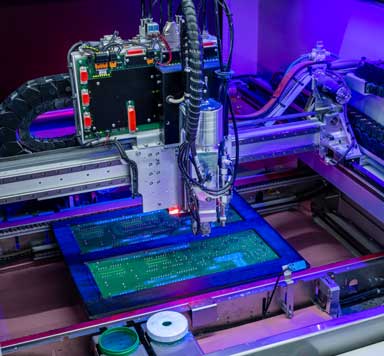

Zukunftssichere Stromversorgungen
