Präzise Hochspannung für industrielle Anwendungen
AC/DC-Hochspannungsnetzteile von SCHIEDERWERK bieten Ihnen eine zuverlässige und präzise Lösung zur Erzeugung und Regelung hoher Spannungen. Sie sind ideal für anspruchsvolle Anwendungen in der Materialbearbeitung, der Halbleiter- und Displayindustrie sowie in Prüf- und Testsystemen. Mit unseren Geräten gewährleisten Sie höchste Stabilität, Genauigkeit und Prozesssicherheit – selbst unter extremen Betriebsbedingungen.

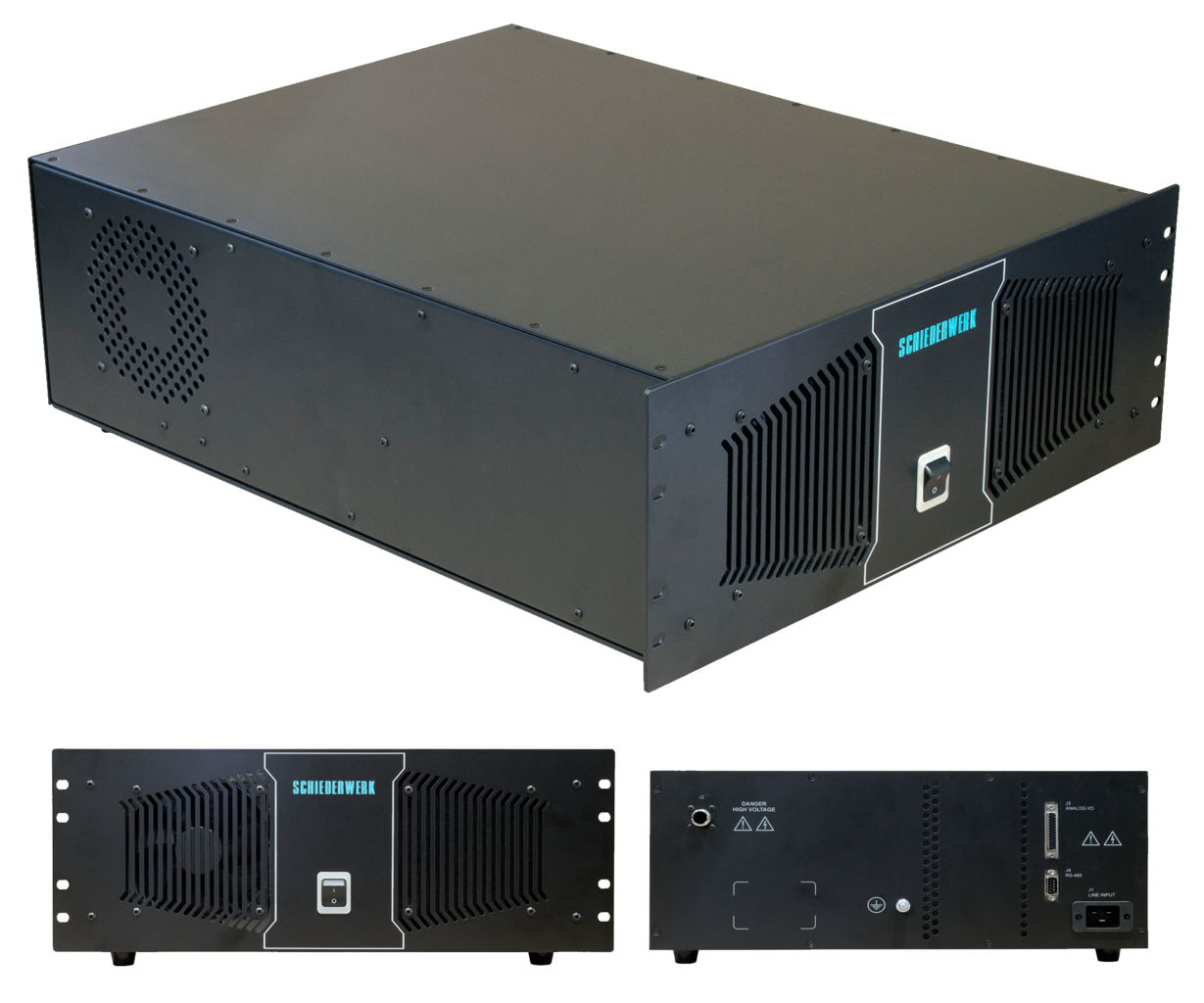

AC/DC-Hochspannungsnetzteil - HVPS 60-30 DC
Das Hochspannungsnetzgerät HVPS 60-30 DC vereint herausragende Leistung mit modernster Regelungstechnik. Dank der flexiblen integrierten Regelung arbeitet das Gerät mit minimaler Welligkeit und außergewöhnlich niedrigem Rauschen. Sein luftgekühltes Design gewährleistet einen zuverlässigen Dauerbetrieb, während schnelle Ansprechzeiten, präzise Steuerung und extrem niedrige Leckströme maximale Effizienz und Sicherheit garantieren.
- Einphasiger AC-Eingang
- Dauerbetrieb bei voller Nennleistung
- Analoge Fernschnittstelle (25-poliger Anschluss) und digitale Schnittstelle (RS-485)
- Programmierbare Spannung und Strom von 0 bis 100 %
- Ausgänge zur Überwachung von Spannung und Strom
- Kurzschluss- und Überlastschutz
- Betriebstemperatur von -20 °C bis +40 °C
- 4U 19″-Rackmontage
- Lichtbogenschutz mit integriertem Lichtbogenzähler
Maximale Leistung
Das leistungsstarke Hochspannungsnetzteil HVPS 60-30 DC überzeugt durch seine zuverlässige und flexible Einsatzfähigkeit in anspruchsvollen Anwendungen. Dank des einphasigen Wechselstromeingangs ist eine einfache Integration in bestehende Stromversorgungen möglich, während der Dauerbetrieb bei voller Nennleistung maximale Effizienz und Stabilität sicherstellt.
Volle Kontrolle
Für eine komfortable und präzise Steuerung verfügt das Gerät über umfangreiche Schnittstellen. Neben einer analogen Fernschnittstelle mit 25-poligem Anschluss steht eine digitale RS-485-Schnittstelle zur Verfügung, wodurch sich das System nahtlos in moderne Steuerungs- und Automatisierungsumgebungen integrieren lässt. Spannung und Strom sind flexibel im Bereich von 0 bis 100 % programmierbar, ergänzt durch integrierte Monitoring-Ausgänge zur kontinuierlichen Überwachung aller relevanten Betriebsparameter.
Höchste Sicherheit
Ein umfassendes Sicherheitskonzept gewährleistet einen zuverlässigen Betrieb: Kurzschluss- und Überlastschutz sowie ein fortschrittlicher Lichtbogenschutz mit integriertem Lichtbogenzähler schützen System und Anwendung gleichermaßen.
Robust im Einsatz
Der erweiterte Temperaturbereich von -20 °C bis +40 °C ermöglicht den Einsatz auch unter schwierigen Umgebungsbedingungen.
Kompakt integriert
Die kompakte Bauweise ermöglicht eine einfache Integration in standardisierte 19″-Rack-Systeme und macht das HVPS 60-30 DC zur idealen Lösung für industrielle Anwendungen, Prüfsysteme und komplexe technische Umgebungen.
- Max. kontinuierliche Systemausgangsleistung: 3.000 W
- Ausgangsspannung: 0 bis +60 kV DC (ref PE)
- Stabilität der Ausgangsspannung:
Statisch:
< 0,005 % bei Eingangsspannungsschwankungen von 187 – 264 V
< 0,01 % + 0,5 mV für Ausgangslaständerungen von 0 – 100 %
Ausgangslastvariation
Langzeitstabilität:
0,01 % pro Stunde nach ½ h Aufwärmzeit
0,05 % pro 8 Stunden bei Temperaturänderungen von 0,01 % / °C
- Wiederholgenauigkeit der Ausgangsspannung: < 0,1 % des Nennwerts
- Ausgangsspannungswelligkeit: < 0,05 % des Nennwerts + 1 V RMS bei Volllast
- Ausgangsstromregelung: < 0,1 % oberhalb von 8 kV; < 0,2 % unterhalb von 8 kV

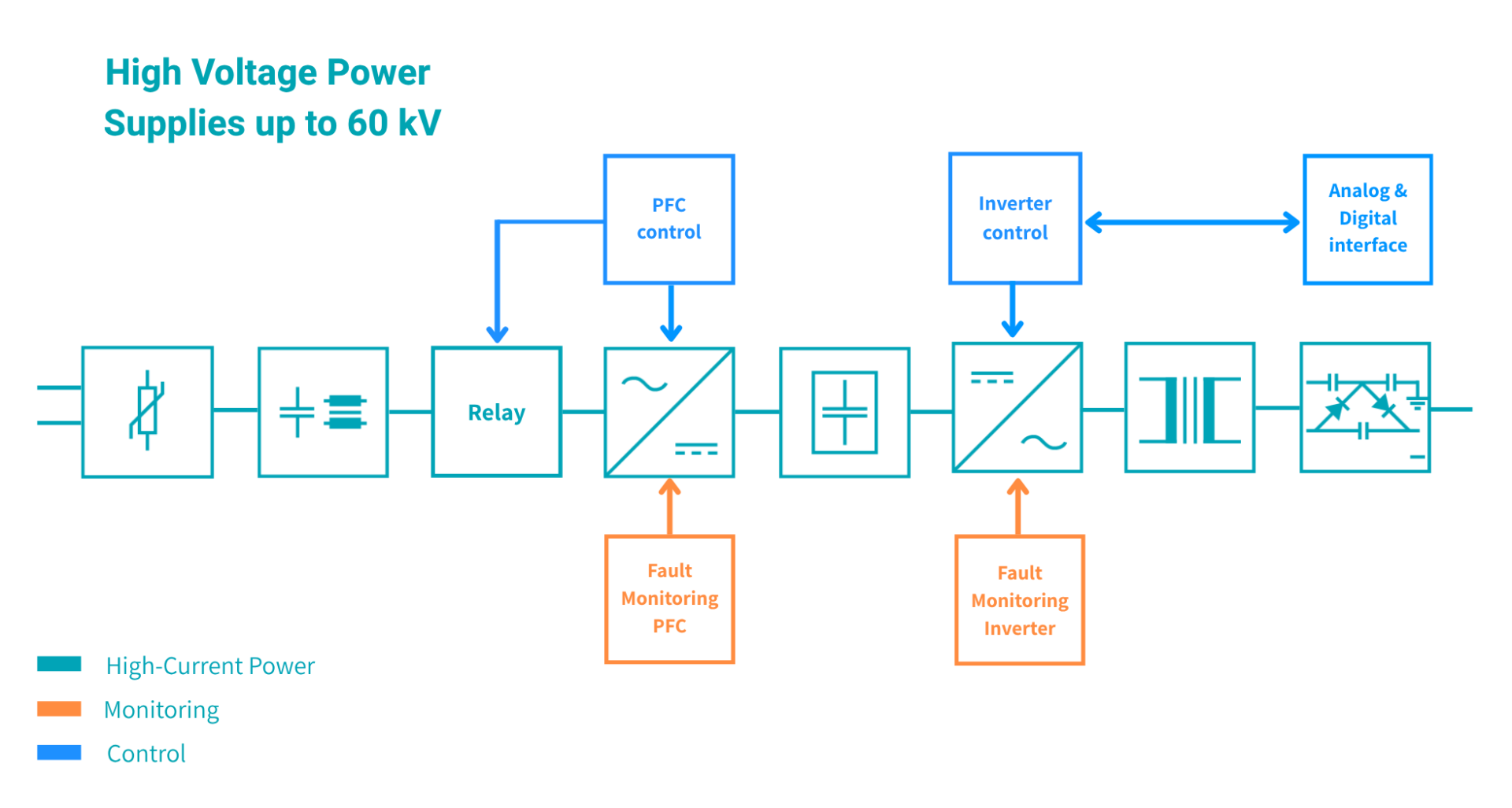

Leistungsstarke Hochspannungslösungen bis 60 kV
Wir entwickeln Hochspannungslösungen, die Leistungsbereiche bis zu 7 kW und Ausgangsspannungen bis 60 kV abdecken. Dadurch sind unsere AC/DC-Netzgeräte flexibel einsetzbar und bieten Ihnen die nötige Leistungsreserve für komplexe industrielle und wissenschaftliche Anwendungen.
Key Features
Wir bieten Ihnen eine flexibel einstellbare Ausgangsspannung, die sich ideal für geregelte Anwendungen eignet. Je nach Anforderung ermöglichen wir unterschiedliche Anpassungsarten: von der einfachen Justierung über eine feste Konfiguration bis hin zur dynamischen, frei programmierbaren Einstellung im laufenden Betrieb.
Für den Betrieb nichtlinearer Lasten setzen wir unsere DC/DC-Wandler gezielt als Stromquellen ein.
Wir erreichen Ihre Kostenziele, indem wir ausschließlich die Schaltungsfunktionen realisieren, die Sie tatsächlich benötigen. Gleichzeitig integrieren wir alle erforderlichen Funktionen – wie mehrere Ausgänge oder Power-Management – effizient und ohne unnötigen Overhead. Durch die konsequente Optimierung der eingesetzten Bauteile stellen wir zudem ein besonders wirtschaftliches Design sicher. Bei entsprechenden Stückzahlen können wir Ihnen Lösungen anbieten, die kostengünstiger sind als Standardprodukte.
Mit einer hochpräzisen Messwerterfassung und mit digital geregelten hochfrequenten Schaltwandlern erreichen die LED Treiber die geforderte Präzision und hohe Dynamik, die im Bereich der Lichttechnik erwartet wird (Effekte, TV Aufnahmen).
Wir entwickeln und fertigen AC/DC-Hochspannungsnetzteile für folgende Anwendungen:
- Oberflächenveredelung / Oberflächenbehandlung
- Halbleiterfertigung (Ionenimplantation und Präzisionsdosierung)
- Hochpräzisionsfilter in Klimatisierungssysteme
- Entkeimungsanlagen
Technische Daten und mögliche Bauformen (projektabhängig):
- Eingangsleitung: bis 7 kW
- Ausgangsspannung: bis zu 60 kV
- Ausgangsstrom: abhängig von eingestellter Ausgangsspannung
- Augang mit Potentialtrennung
- 19″-Rack
- ab 2 Höheneinheiten (HE)
- Freie Gehäuseformen (minimale Kantenlänge ist durch die Länge des Koaxial-Ausgangssteckers definiert; Ausgangsspannung proportional zum Ausgangsstecker)
